Middle

Model : DAVIS 13KLV5MA
Membrane : Kevlar
Rendement : 91dB/0.5W/0.5m
Z : 8 Ohms

Model : AUDAX PRESTIGE TW025A8
Membrane : Titâne
Rendement : 91dB/2.83V/1m
Z : 4 Ohms

Caractéristiques :
Note: cliquez sur les images pour voir l'original

- Fabricants:



- Banc Clio PartExpress:































































- Fichiers txt (Hz, Ohms/dB, Deg/Phase):




- Caractéristiques de l'enceintes:

DAVIS 20MC8A
DAVIS 13KLV5MA
AUDAX TW025A8







DAVIS 20MC8A SPL
DAVIS 20MC8A OHMS

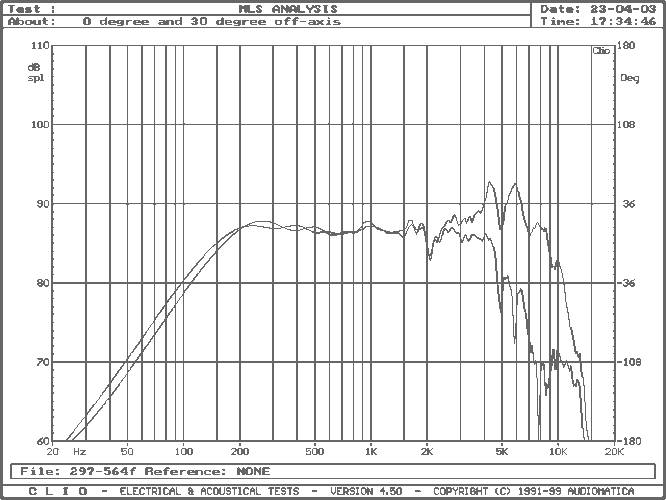

DAVIS 13KLV5MA SPL
DAVIS 13KLV5MA Ohms

AUDAX TW025A8 SPL
AUDAX TW025A8 Ohms

Rendement 90dB/1W/1m
Caisson de basse: charge close de 83 litres, Qt de 0,69 / 0,75 avec filtrage - amortissement interne: plaque de bitume sur feuille alu de 0,5mm
Caisson médium: charge close de 5,9litres, Qt de 0,62 / 0,65 avec filtrage - pas d'amortissement interne médium débafflé, aigu bafflé

Composants du filtre:

- Self Jantzen :
* 2x 3,3 mH - 0,37 Ohms - AWG 12
* 2x 1 mH - 0,18 Ohms - AWG 12
* 2x 1 mH - 0,34 Ohms - AWG 16
* 2x 0.33 mH - 0,18 Ohms - AWG 16

- Condensateur:
* 4x 15 uF Intertechnik MCAP Plus 2%
* 2x 6,8 uF Intertechnik MCAP Plus 2%
* 2x 47 uF Intertechnik Audyn Cap 5%
* 2x 10 uF Intertechnik Audyn Cap 5%

- Résistances Céramiques Audio Intertechnics 20W:
* 2x 4,7 Ohms
* 2x 2,2 Ohms

Les Plans de l'enceinte (en cours de modification: baffle médium):
Note: cliquez sur l'image pour voir l'original

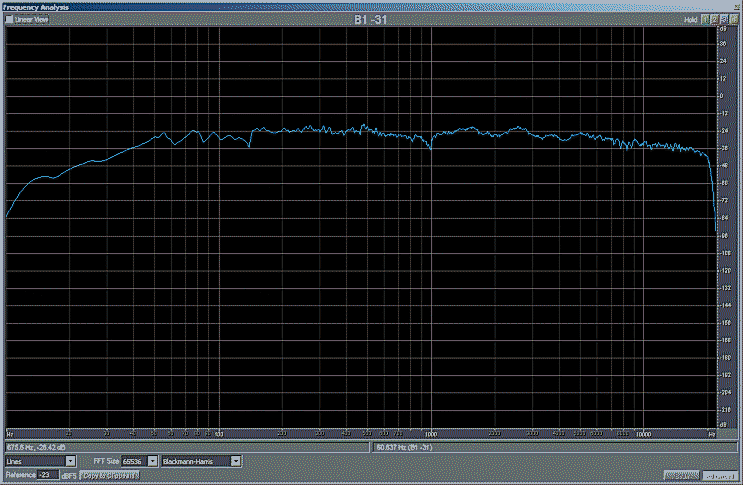

Les simulations:
Note : cliquez sur les images pour voir l'original

En cours

Les Photos :

En construction

- pour le positionnement des têtes médium aigu shéma en court

Conception et réalisation : François Lefebvre.

Si vous désirez réaliser ou modifier ce kit prière de me contacter sur msn ou par mail à melba59_nospam@hotmail.fr (enlever _nospam).
L'utilisation de ce kit à des fins commerciales est interdit.
